  • [2025-06-30 Mon 09:35] 대부분의 다이어그램은 텍스트로 만들어야 합니다. †#온보딩

¤mermaid

  • [2024-04-12 Fri 14:16] 이맥스에서 안전한 선택

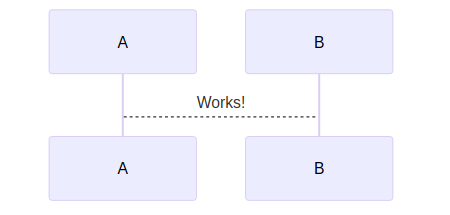

2025 ob-mermaid example

[2025-06-30 Mon 09:56]

BABAWorks!

>

ob-mermaid

[2023-03-23 Thu 09:31]

  • 스페이스맥스에 restclient 레이어에 이미 있다.

Mermaid is a tool for drawing systems diagrams. NOTE: The variable ob-mermaid-cli-path needs to be set in the config (because it will change from system to system).


npm install -g @mermaid-js/mermaid-cli
# mmdc -i input.mmd -o output.svg

ob-mermaid

Mermaid | Diagramming and charting tool

(“Mermaid | Diagramming and Charting Tool” n.d.)

abrochard §mermaid-mode

(Adrien Brochard [2019] 2024)

Adrien Brochard 2024

Emacs major mode for working with mermaid graphs https://mermaidjs.github.io/

¤d2

d2 가 좋다. 쉽게 사용할 수 있으니까. 다이어그램은 하나 선택해서 해야 하는데 예쁜게 좋다. 이왕이면.

설치 방법


# Basics
curl -fsSL https://d2lang.com/install.sh | sh -s --

FIXME ob-d2 exmaples

[2023-06-16 Fri 12:54]

[2024-01-16 Tue 14:34] 문제는 여백?! 상관 없이 블로그 엔진에서 로딩해주면 된다.

babel 검증 부터 한다. 이미지로 넣으면 되니까 Hugo 는 옵션이다.

테스트

x -> y: hello world

flags 옵션으로 테마 줄 수 있다. 이게 장점이기도 하다.

High Mem Instance -> EC2 <- High CPU Instance: Hosted By

다른 예제

clouds: {
  aws: {
    load_balancer -> api
    api -> db
  }
  gcloud: {
    auth -> db
  }

  gcloud -> aws
}

ob-d2

[2023-06-16 Fri 12:47] https://github.com/xcapaldi/ob-d2

;;;;; ob-d2

(defun jh-org/init-ob-d2 ()
  (use-package ob-d2
    :defer 15
    :config
    (setq ob-d2-command "~/.local/bin/d2")
    )
  )

¤plantuml

@startuml
participant Alice
participant Bob
note left of Alice #aqua
This is displayed
left of Alice.
end note

note right of Alice: This is displayed right of Alice.

note over Alice: This is displayed over Alice.

note over Alice, Bob #FFAAAA: This is displayed\n over Bob and Alice.

note over Bob, Alice
This is yet another
example of
a long note.
end note
@enduml
/tmp/babel-sCCbLF/plantuml-8EIJK5.png
